Desarrollo de Maquinas a Medida:
PRENSA COMPACTADORA DE 3 MOVIMIENTOS |
|

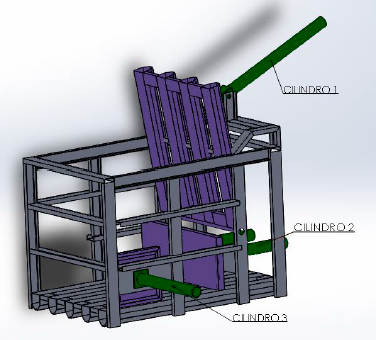

El proyecto realizado se basa en el diseño y construcción de una máquina compactadora para plásticos, cartón, latas, y otro tipo de desperdicios, cuyo objetivo principal es la reducción del volumen inicial de material.Se estima que la compactadora tendrá una fuerza máxima posible de 250 toneladas. En base a esto se decidió que la estructura principal de la máquina estará constituida principalmente por perfiles UPN DE 220. La base se fabricará aprovechando partes de los telares planos que fueron sacados de funcionamiento. Podemos ver a continuación una vista isométrica de la compactadora, en la cual se detallan los cilindros hidráulicos que permitirán los respectivos movimientos de compactación.

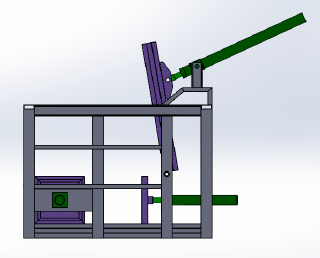

A continuación se presenta una imagen en la cual puede verse el estado inicial de la máquina, es decir, está preparada para ser “cargada”.

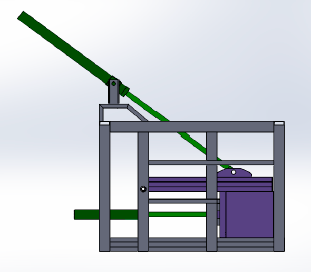

El principio de funcionamiento de la compactadora es hidráulico con 3 movimientos posibles. En el cual durante el primer movimiento se reduce el volumen del material de forma vertical desde 2300 mm a 1000 mm. En la siguiente imagen podemos apreciar el primer movimiento realizado, el cual es accionado mediante el cilindro número 1.

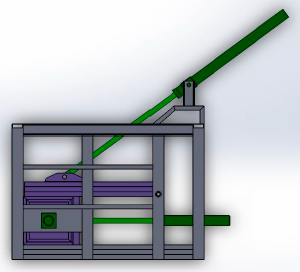

El segundo movimiento de compactación nos lleva a reducir nuevamente de 2300 mm a 1000 mm pero esta vez de forma horizontal, llegando a un cubo de 1000 mm x 1000 mm x 2300mm. Esta vez el movimiento es realizado por dos cilindros que actúan en forma conjunta, son los cilindros número 2. |
El tercer movimiento que realizará la máquina es por medio del cilindro número 3, el cual es un cilindro hidráulico telescópico y cuyo movimiento se divide en dos etapas. Durante la primera etapa se reducirá a un volumen final de 1 metro cúbico, permitiendo en esta posición de la máquina realizar el enzunchado del material.
La segunda etapa del tercer y último movimiento posible consiste en desplazar el cubo de material, ya zunchado, fuera de la máquina.
|
